کاشت میلگرد چیست؟ استانداردهای کاشت میلگرد

<p><span style="font-weight: 400;">کاشت میلگرد به عملیات سوراخ کردن بتن و قرار دادن میلگرد درون آن گفته می&zwnj;شود.&nbsp; در واقع از کاشت میلگرد همچون آرماتوربندی و بتن&zwnj;ریزی جهت تقویت بتن، اصلاح ابعادی و یا افزودن عضو جدید به سازه بتنی موجود استفاده می&zwnj;شود. این فرآیند در کلیه مقاطع بتنی با ضخامت&zwnj;های مختلف قابل اجرا است. در این مقاله قصد داریم به بررسی استاندارد کاشت میلگرد بپردازیم. با ما همراه باشید.</span></p>

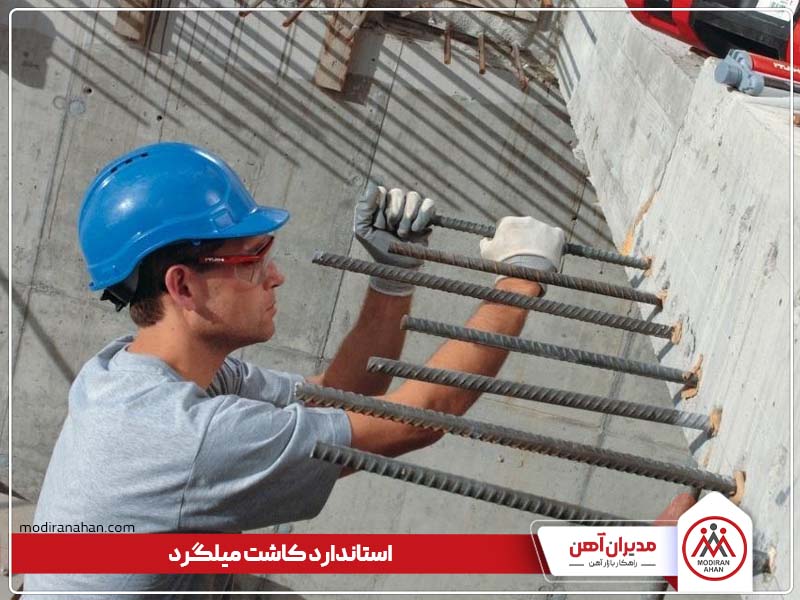

<h2 id="content-value-1"><span style="font-weight: 400; font-size: 18px;">مقدمه ای بر ضوابط و استاندارد کاشت میلگرد</span></h2> <p><span style="font-weight: 400;">همانطور که اشاره کردیم، فرآیند کاشت میلگرد در کلیه مقاطع بتنی با ضخامت&zwnj;های مختلف قابل اجرا است. به عنوان مثال، اگر در باربری بخشی از سازه، ضعفی وجود داشته باشد که نیاز به تقویت موضعی آن باشد، در اکثر مواقع، امکان تخریب و بازسازی وجود ندارد، از همین رو با کاشت میلگرد و افزودن بخش جدید به آن، می&zwnj;توان ظرفیت باربری را به میزان قابل توجهی افزایش داد.</span></p> <p>&nbsp;</p> <p><span style="font-weight: 400;"><img style="display: block; margin-left: auto; margin-right: auto;" title="ضوابط و استاندارد کاشت میلگرد" src="https://api.modiranparts.com/uploads/content/1734940869.jpg" alt="ضوابط و استاندارد کاشت میلگرد" width="800" height="600" /></span></p> <p>&nbsp;</p> <h2 id="content-value-2"><span style="font-weight: 400; font-size: 18px;">کاربرد کاشت میلگرد در بتن چیست؟</span></h2> <p><span style="font-weight: 400;">کاشت میلگرد در بتن از کاربردهای مختلفی برخوردار است. در زیر به برخی از کاربردهای کاشت میلگرد در بتن می&zwnj;پردازیم:</span></p> <ul> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">تقویت ستون&zwnj;ها در سازه&zwnj;های بتنی و فونداسیون</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">نصب صفحات فلزی به منظور اجرای نما در سازه</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">مقاوم&zwnj;سازی ساختمان به روش ژاکت بتنی Jacketing</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">اتصال تجهیزات تاسیسات ساختمان به ستون و سقف&zwnj;ها (مانند کانال&zwnj;های هوا و داکت&zwnj;های برق)</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">نصب صفحات اتصال به منظور ساخت تیر یا ستون جدید</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">اضافه نمودن بخش&zwnj;های جدید مانند سقف، دیوار برشی، تیر و ستون به سازه&zwnj;های اجرا شده</span></li> </ul> <p>&nbsp;</p> <h2 id="content-value-3"><span style="font-weight: 400; font-size: 18px;">مراحل کاشت میلگرد در بتن</span></h2> <p><span style="font-weight: 400;">کاشت میلگرد در بتن طی مراحلی مختلفی اجرا می&zwnj;شود. در زیر به مراحل کاشت میلگرد در بتن اشاره خواهیم کرد:</span></p> <ul> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">سوراخکاری بتن به وسیله دریل یا دستگاه مغزه&zwnj;گیر</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">پاکسازی سوراخ بتن با دمنده هوا</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">پاکسازی جداره&zwnj;ها با فرچه</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">تکرار پاکسازی جداره و دمیدن هوا</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">تزریق چسب و نگهدارنده درون سوراخ</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">نصب میلگرد در بتن</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">صبوری جهت چسبیدن میلگرد با توجه به نوع میلگرد</span></li> </ul> <p><span style="font-weight: 400;">دستگاه مغزه&zwnj;گیر، دستگاهی است که بتن را برش می&zwnj;دهد و قسمتی که قرار است میلگرد در آن قرار بگیرید را به صورت یک استوانه تو خالی از درون بتن خارج می&zwnj;سازد.</span></p> <p>&nbsp;</p> <p><span style="font-weight: 400;"><img style="display: block; margin-left: auto; margin-right: auto;" title="مراحل کاشت میلگرد در بتن" src="https://api.modiranparts.com/uploads/content/1734942630.jpg" alt="مراحل کاشت میلگرد در بتن" width="800" height="600" /></span></p> <p>&nbsp;</p> <h2 id="content-value-4"><span style="font-weight: 400; font-size: 18px;">استانداردهای کاشت میلگرد کدامند؟</span></h2> <p><span style="font-weight: 400;">به منظور در نظر گرفتن استاندارد کاشت میلگرد در ستون، فونداسیون و بتن، لازم است نکاتی را مدنظر قرار دهیم. در ادامه به ضوابط کاشت میلگرد خواهیم پرداخت.&nbsp;</span><span style="font-weight: 400;">قبل از اجرای کاشت میلگرد بهتر است محدودیت های موجود در پروژه را بررسی کرد تا از بروز وقفه و اشتباهات اجرایی جلوگیری شود. پارامترهای اصلی برای کاشت استاندارد باید مورد بررسی قرار بگیرید:</span></p> <ul> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">تطبیق مقاومت سازه موجود با محاسبات</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">روش های حفاری مورد نیاز</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">جهت اتصال سازه (سر بالا، افقی و عمودی)</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">دمای محیط و بتن هنگام کاشت</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">نوع و شرایط بتن (ترک خورده، کربنیزه)</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">محدودیت های دسترسی و هندسی</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">تعیین محل قرارگیری میلگرد در بتن مسلح</span></li> </ul> <h3>&nbsp;</h3> <h3><span style="font-weight: 400;">کاشت میلگرد در ستون</span></h3> <p><span style="font-weight: 400;">کاشت میلگرد در ستون می&zwnj;تواند به منظور امتداد ستون در سازه موجود، اتصال تیر بتنی به ستون، کاشت میلگرد در ستون جهت اجرای شمشیری راه پله، اتصال المان جدید سازه&zwnj;ای به ستون و یا دسترسی به اهداف دیگر صورت بگیرد.</span></p> <p><span style="font-weight: 400;">عوامل تاثیرگذار در کاشت میلگرد می&zwnj;&zwj;توان به حداقل فاصله موجود بین میلگردها و موقعیت قرارگیری تمام میلگردها داخل خاموت و حفظ کاور بتن و یا پوشش بتنی اشاره نمود. کاشت میلگرد در ستون به علت محدودیت فضای کاشت از اهمیت ویژه&zwnj;ای برخوردار است زیرا در صورت بروز هرگونه خطای اجرایی می&zwnj;توان عملکرد سازه&zwnj;ای ستون موجود را تحت تاثیر قرار دهد.</span></p> <p><span style="font-weight: 400;">&nbsp;</span></p> <p><span style="font-weight: 400;">کاشت میلگرد در فونداسیون</span></p> <p><span style="font-weight: 400;">کاشت میلگرد در فونداسیون به منظور یکپارچه سازی فونداسیون های موجود، افزایش ارتفاع فونداسیون به جهت باربری هرچه بهتر و یا اصلاح ابعادی فونداسیون از یک و یا چند وجه و یا موارد دیگر از این دسته انجام بپذیرد.</span></p> <p><span style="font-weight: 400;">بهترین روش سوراخکاری برای کاشت میلگرد در فونداسیون استفاده از سیستم دریلینگ می باشد، استفاده از سیستم کرگیری به دلیل برش آرماتورهای مدفون در مقطع توصیه نمی گردد، زیرا این فرآیند می تواند خساراتی را به لحاظ باربری و ایمنی برای پروژه بوجود آورد.</span></p> <p><span style="font-weight: 400;">قبل از هر اقدامی جهت کاشت میلگرد در فونداسیون باید با توجه به نوع باربری و در نظر گرفتن تمام محدودیت ها مربوط به کاشت میلگرد، سایز میلگرد مورد نظر برای کاشت میلگرد در فونداسیون مشخص شود، سپس عمق کاشت میلگرد نیز محاسبه شده و فرآیند اجرا صورت می پذیرد.</span></p> <p><span style="font-weight: 400;">&nbsp;</span></p> <p><span style="font-weight: 400;">کاشت میلگرد در بتن</span></p> <p><span style="font-weight: 400;">کاشت میلگرد در بتن به منظور ایجاد ارتباطی پیوسته بین عناصر بتنی جدید با سازه موجود استفاده می شود که هم برای مقاوم&zwnj;سازی سازه ها و هم برای توسعه سازه های قدیمی کاربرد دارد و شامل طیف گسترده از پروژه های ساختمانی می باشد. نحوه کاشت میلگرد در بتن شامل مراحل سوراخکاری، تمیزکاری، تزریق چسب و نصب میلگرد است. در بسیاری از نمونه ها&nbsp; پیوند بین اجزای کاشت میلگرد در بتن سخت شده، و از میلگرد موجود در بتن مسلح بیشتر است و این کاملا به کیفیت اجرا و کیفیت چسب کاشت بستگی دارد.&nbsp;</span><span style="font-weight: 400;">در عناصر سازه ای همچون دال، ستون و دیوار به طور کلی ترجیح داده می شود که کاشت میلگردهای جدید داخل آرماتور بندی بتن مسلح انجام شود تا از خرد شدن بتن و برخورد با آرماتورها جلوگیری شود و هم از وجود پوشش بتنی کافی اطمینان حاصل شود.</span></p> <p>&nbsp;</p> <h2 id="content-value-5"><span style="font-weight: 400; font-size: 18px;">محاسبات کاشت میلگرد</span></h2> <p><span style="font-weight: 400;">برای محاسبات کاشت میلگرد مواردی همچون، قطر میلگرد، تعداد میلگرد، فاصله کاشت هر میلگرد، عمق سوراخ و مقدار چسب مورد نیاز می باشد. برخی برند ها همچون هیلتی، اقدام به انتشار جداولی برای تعیین عمق کاشت و سایر میلگرد کرده اند که در صورت استفاده از محصولات آن برند، برای شرایط معمول، قابل اتکا هستند. به عنوان مثال برند هیلتی، مشخص کرده در صورت استفاده از چسب یا انکر شیمیایی Hilti HIT-RE 100 برای کاشت میلگرد سایز 14، باید سایز سوراخ ایجاد شده 18 میلی&zwnj;متر، عمق سوراخ 125 میلی&zwnj;متر و حجم چسب مصرفی 25 میلی لیتر باشد.</span></p> <p><span style="font-weight: 400;">قطر میلگرد و عمق کاشت میلگرد در بتن را می&zwnj;توانید در جدول زیر مشاهده کنید:</span></p> <table class="table table-striped table-bordered table-hover" style="margin-left: auto; margin-right: auto;" border="2" cellspacing="1"> <tbody> <tr> <td style="text-align: center;"> <p><span style="font-weight: 400;">قطر نازل پمپ هوا mm</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">ضخامت بتن mm</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">عمق کاشت mm</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">قطر سوراخکاری mm</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">قطر میلگرد mm</span></p> </td> </tr> <tr> <td style="text-align: center;" rowspan="2"> <p><span style="font-weight: 400;">11</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">110</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">90</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">12</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">8</span></p> </td> </tr> <tr> <td style="text-align: center;"> <p><span style="font-weight: 400;">130</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">110</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">14</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">10</span></p> </td> </tr> <tr> <td style="text-align: center;" rowspan="2"> <p><span style="font-weight: 400;">15</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">140</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">125</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">18</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">12</span></p> </td> </tr> <tr> <td style="text-align: center;"> <p><span style="font-weight: 400;">180</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">135</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">20</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">14</span></p> </td> </tr> <tr> <td style="text-align: center;" rowspan="2"> <p><span style="font-weight: 400;">19</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">190</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">145</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">22</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">16</span></p> </td> </tr> <tr> <td style="text-align: center;"> <p><span style="font-weight: 400;">230</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">185</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">25</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">20</span></p> </td> </tr> <tr> <td style="text-align: center;" rowspan="2"> <p><span style="font-weight: 400;">28</span></p> <p><span style="font-weight: 400;">&nbsp;</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">290</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">220</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">30</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">25</span></p> </td> </tr> <tr> <td style="text-align: center;"> <p><span style="font-weight: 400;">340</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">280</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">35</span></p> </td> <td style="text-align: center;"> <p><span style="font-weight: 400;">28</span></p> </td> </tr> </tbody> </table> <p>&nbsp;</p> <h2 id="content-value-6"><span style="font-weight: 400; font-size: 18px;">دریل کاری بتن برای ایجاد سوراخ و کاشت میلگرد</span></h2> <p><span style="font-weight: 400;">دریل کاری بتن برای ایجاد سوراخ موردنیاز به 2 روش متداول انجام می&zwnj;گردد:</span></p> <p>&nbsp;</p> <ul> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">دریل چکشی (برای بتن خشک و یا مرطوب)</span></li> </ul> <p><span style="font-weight: 400;">معمول ترین انتخاب سوارخ در بتن با استفاده دریل چکشی می باشد. سوراخ حفره شده توسط دریل چکشی دیواره غیر یکنواخت دارد و سطح پیوند چسب و میلگرد را بالا می برد. برای حفره های عمیق و مسیر عبور آرماتورهای قدیمی استفاده از دریل چکشی مناسب نمی باشد.</span></p> <p><span style="font-weight: 400;">&nbsp;</span></p> <ul> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">کرگیری</span></li> </ul> <p><span style="font-weight: 400;">هنگام کاشت میلگرد در بتن اگر آرماتورهای موجود در بتن مانع باشند و امکان تغییر مسیر سوراخکاری نباشد باید از روش کرگیری و قطع آرماتوئر استفاده کرد که این روش حتما باید تحت نظر کارشناس و بازنگری مجدد محاسبات اجرا شود.</span></p> <p><span style="font-weight: 400;">&nbsp;</span></p> <h2 id="content-value-7"><span style="font-weight: 400; font-size: 18px;">انتخاب نوع چسب کاشت میلگرد</span></h2> <p><span style="font-weight: 400;">سیستم های ترزیق چسب معمولا برای ثابت نگه داشتن آرماتور و بولت در بتن استفاده می شود. محصولات زودگیر عموما برای میلگردهایی تا قطر 25 میلی&zwnj;متر و عمق سوراخ تا 1.5 متر، با توجه به دمای محیط استفاده می شود. برای میلگردهای قطر بالاتر و عمق سوراخ بیشتر از چسب کاشت دیرگیر استفاده می شود.</span></p> <p><span style="font-weight: 400;">نوع چسب انتخابی باید کاملا در هماهنگی با محاسبات سازه ای و محدودیت های محل اجرای پروژه باشد. به عنوان مثال انتخاب خمیر کاشت زودگیر برای کاشت میلگرد با عمق زیاد مناسب نبوده و قبل از اینکه میلگرد به انتهای سوراخ برخورد کند گرفتن چسب آغاز شده و واکسن گرمازایی پلیمر دما را بالاتر می برد و شرایط پیچیده ایجاد می کند که چسب کاشت به استحکام مورد نظر نمی رسد.</span></p> <p><span style="font-weight: 400;">&nbsp;</span></p> <h2 id="content-value-8"><span style="font-weight: 400; font-size: 18px;">آیین نامه و استاندارد کاشت میلگرد در بتن</span></h2> <p><span style="font-weight: 400;">به منظور اجرای صحیح پروژه&zwnj;ی در یک سازه، نیاز به محاسبات مهندسی دقیق و بدست آرودن پارامترهایی همچون عمق سوراخ، اندازه گیری میلگرد، چسب مصرفی و ... است. از این رو برای استاندارد سازی فرآیند کاشت و جلوگیری از بروز خطای محاسباتی، آیین نامه ای وجود دارد که در آن شرایط و ضوابط کاشت میلگرد اشاره شده است.</span></p> <p><span style="font-weight: 400;">آیین نامه بتن ایران به صورت مختصر "آبا" نامیده می شود. این آیین نامه ضوابطی را مشخص کرده که رعایت کامل مفاد آن از طرف مهندسان ساختمان و پیمانکاران، الزامی است.</span></p> <p>&nbsp;</p> <h2 id="content-value-9"><span style="font-weight: 400; font-size: 18px;">برخی از مفاد آیین نامه کاشت میلگرد</span></h2> <p><span style="font-weight: 400;">بعضی از مفاد آیین نامه:</span></p> <ul> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">حداقل تغییر شکل میلگرد انتخاب شده برای کاشت، نسبت به حالت اولیه در زمان گسیختگی میلگرد، باید از 8% بیشتر باشد.</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">جهت ایجاد فضای مورد نیاز بین میلگردهای کاشت شده و درگیری بهتر آرماتور با چسب کاشت، حداقل فاصله کاشته شده نباید از 5 برابر قطر میلگرد کمتر باشد.</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">حداقل تعداد میلگردهای کاشته شده در اعضای فشاری برای میلگردهای داخل خاموت مستطیلی، برابر 4 عدد است.</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">برای جلوگیری از نفوذ رطوبت و یون های مهاجم به میلگرد و چسب تزریق شده، باید پوششی از نگ دانه های بتن، به عنوان محافظ وجود داشته باشد که به آن، پوشش بتنی یا کاور گفته می شود.</span></li> <li style="font-weight: 400;" aria-level="1"><span style="font-weight: 400;">در صورتی که هدف از کاشت میلگرد، ادامه دادن مقطع ستون باشد، نسبت سطح مقطع میلگردهای کاشته شده به سطح مقطع ستون موجود، باید بین 0.8 تا 0 درصد باشد.</span></li> </ul> <p>&nbsp;</p> <p><span style="font-weight: 400;">کلام آخر&nbsp;</span></p> <p><span style="font-weight: 400;">در این مقاله به بررسی استاندارد کاشت میلگرد پرداختیم. در ادامه م</span>راحل کاشت میلگرد در بتن، نحوه کاشت و محاسبات کاشت میلگرد را بررسی کردیم. شما عزیزان می&zwnj;توانید قیمت روز انواع میلگرد را از طریق ارتباط با کارشناسان مدیران آهن از طریق شماره تلفن 03134155 استعلام و برای خرید و دریافت مشاوره اقدام نمایید.</p> <p style="text-align: center;"><a class="content-inner-call-box" title="خرید میلگرد از مدیران آهن" href="tel:03134155">خرید میلگرد از مدیران آهن</a></p>
