میلگرد بستر چیست | قیمت میلگرد بستر

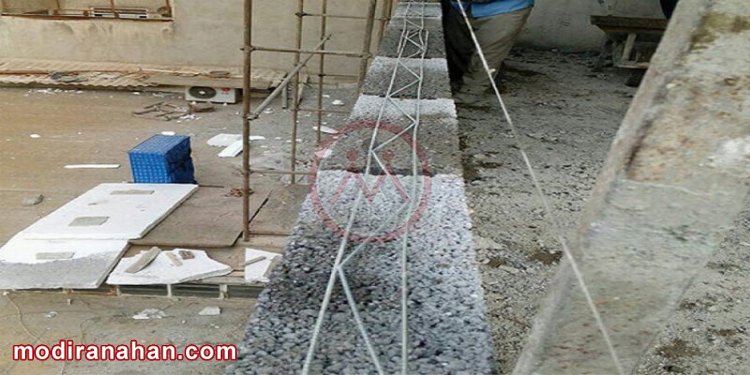

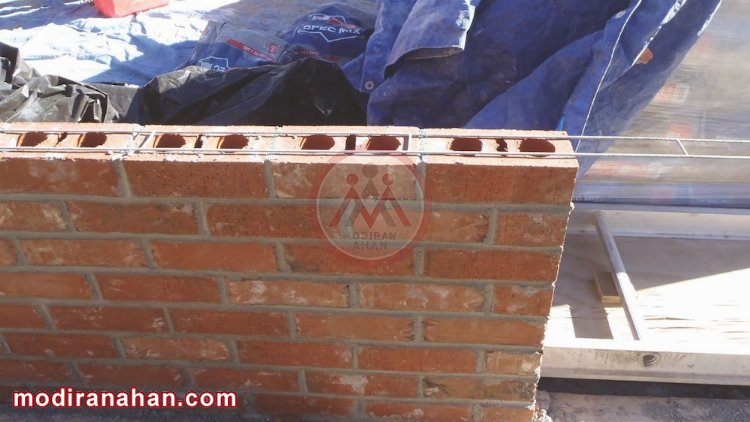

<p>استینلس استیل استینلس استیل استینلس استیل</p> <h2 style="font-size: 14pt;">میلگرد بستر&nbsp;</h2> <p style="text-align: center;"><img class="content-image" title="Bed Joint.jpg" src="https://api.modiranparts.com/uploads/images/imgid1652693809253-Bed%20Joint.jpg" alt="Bed Joint"></p> <p>d</p> <p>در صنعت ساختمان سازی همواره غلبه بر نیروهای کششی و فشاری مد نظر قرار می گیرند. بتن یکی از بهترین مصالح مورد استفاده به منظور مقاومت در برابر نیروهای فشاری می باشد. اما در برابر نیروهای کششی عملکرد خوبی ندارد به همین دلیل لازم است تا با استفاده از میله های فولادی این نقص را رفع کرد. فولاد مقاومت بسیار بالایی در برابر نیروهای کششی از خود نشان میدهد و از استحکام بالایی برخوردار است. ترکیب آن با بتن نیز منجز به تولید ماده ای می شود که هم از استحکام کششی و هم از استحکام فشاری برخوردار است. یکی از انواع میلگرد که برای افزایش مقاومت سازه به کار برده می شود میلگرد بستر است.&nbsp;</p> <p>در مبحث هشتم مقررات ملی ساختمان ایران پاراگراف 8-1-2-36 در تعریف میلگرد بستر آمده است:</p> <p>میلگرد بستر از یک جفت مفتول طولی تغییر شکل یافته، که مفتول های عرضی به صورت نردبانی یا خرپایی (تصویر شماره 3) به آن جوش شده اند، تشکیل شده و در ابعاد مناسب برای قرارگیری در درزهای ملات بین ردیف های واحد بنایی نصب می شود.</p> <p>لازم به ذکر است منظور از واحد بنایی عبارت است از آن بخش از دیوار، جرز و ستون که شامل ترکیبی از مصالح بنایی و ملات است.</p> <p>با بررسی منابع بین المللی، تاریخچه استفاده از میلگرد بستر به سال ۱۸۱۳ میلادی در اروپا بر می گردد و از حدود هفتاد سال پیش دارای آیین نامه بین المللی و معتبر در آمریکا بوده و در حال حاضر نیز در بسیاری از کشورهای اروپایی، استرالیا، هند، کانادا و نیوزلند دارای آیین نامه ملی می باشد.</p> <p>یکی از معتبر ترین کمیته هایی که در زمینه آیین نامه سازه های بنایی و خصوصا میلگرد بستر فعالیت می نماید ، کمیته ای بنام ؛ (MSJC) MASONRY STANDARD JOINT COMMITTEE متشکل از ACI-ASCE-TMSمی باشد. لازم به ذکر است از سال ۱۳۹۲ با انتشار رسمی مبحث هشتم مقررات ملی ، میلگرد بستر در ایران نیز دارای آیین نامه ملی گردید.</p> <h2>تعریف میلگرد بستر</h2> <p>در تعریف دیگری از میلگرد بستر آمده است:</p> <p>میلگرد بستر از مجموعه از جنس فولاد ضد زنگ یا استینلس استیل می باشد که برای تقویت دیواری های آجری و یا بلوک سیمانی،&nbsp;در بین سنگ بنایی که به نحوی ترک خورده یا شکستگی دارد مورد استفاده قرار می گیرد. همچنین میلگرد بستر برای ستونهای بنای ساختمان به منظور باربری عمودی و مایل تاثیر به سزائی دارد.</p> <p>در این تعریف به صراحت از جنس فولاد زنگ نزن یا استینلس استیل نام برده شده است. این مطلب نشان می دهد که برای ساخت میلگرد بستر می بایست بحث رطوبت ملات ساختمان و امکان زنگ زدگی میلگرد در ملات بستر به کار رفته را در نظر گرفت چرا که در غیر این صورت اگر میلگرد بستر زنگ بزند، نه تنها به مقاومت سازه کمکی نخواهد نمود بلکه خود عاملی برای از بین رفتن آن خواهد گردید. اما با توجه به در نظر گرفتن هزینه های ساختمان، استفاده از جنس فولاد زنگ نزن عملا گران تمام می شود. در این جا می توان از میلگرد های متداول گالوانیزه استفاده نمود. میلگردهای گالوانیزه در واقع همان میلگردهای ساده فولادی هستند که لایه ای از فلز روی (زینک) به منظور محافظت در برابر زنگ زدگی روی آن قرار گرفته داده شده است. برای میلگرد بستر باید از&nbsp;میلگرد آجدار&nbsp;استفاده کرد زیرا به دلیل آجدار بودن برای به کارگیری در میان ملات ساختمان برتری خواهد داشت.</p> <p style="text-align: right;">آنچه در این مقاله خواهید خواند:&nbsp;</p> <ul> <li> میلگرد بستر&nbsp;(Bed joint&nbsp;Reinforcement)</li> <li style="text-align: right;">نکات کلیدی در اجرای میلگرد بستر</li> <li style="text-align: right;">روش اجرای میلگرد بستر</li> <li style="text-align: right;">میلگرد بستر یا وال پست</li> <li>مشخصات میلگرد بستر</li> <li>وزن میلگرد بستر</li> <li> روش های محاسبه&nbsp;میلگرد بستر</li> <li> مزیت های استفاده از میلگرد مقاومتی بستر</li> <li>فواید و جزئیات میلگرد بستر</li> <li>کارخانه های تولید میلگرد بستر</li> <li>قیمت میلگرد بستر</li> </ul> <h2 style="text-align: right;">نکات کلیدی در اجرای میلگرد بستر</h2> <p>اکثر مناطق همواره در معرض خطر زلزله قرار داشته است. موارد زیادی در زلزله پیش آمده است که اسکلت سازه از مقاومت کافی برخوردار بوده اما ریزش دیوارها یا سقف خسارات جانبی و مالی بر جا گذاشته است. بنابراین اگر بخواهیم ساختمانی مستحکم داشته باشیم باید استقامت و استحکام دو المان دیوار و سقف ساختمان را نیز مد نظر قرار دهیم. از همین رو مهندسین اقدام به مقاوم&zwnj;سازی این دو المان کرده اند. یکی از شیوه های مقرون به صرفه ای نیز که پیشنهاد شده است اجرای&nbsp;میلگرد&nbsp;بستر می باشد.</p> <h2>روش اجرای میلگرد بستر</h2> <ul> <li>اگر میلگرد بستر به صورت افقی نیاز باشد، ابتدا باید با استفاده از کلاف میلگرد، با قطر 4 یا 6 میلیمتر شکلی به صورت نردبان یا خرپا تولید کنیم. عرض میلگرد بستر مطابق با عرض دیوار باید تنظیم شود. با در نظر گرفتن اینکه میلگرد بستر بایستی کاملا در ملات پنهان گردد معمولا عرض میلگرد بستر را دو تا سه سانت کمتر از ضخامت دیوار در نظر میگیریم. اگردر گوشه های دیوار از مصالح وادار نظیر تیرآهن، میلگرد و ... استفاده شده میتوان میلگرد بستر را از طریق جوشکاری به وادار متصل نمود. برای عملیات جوشکاری میلگرد بستر به وادار از دو آیتم گیره و قلاب نیز استفاده میکنند و در شرایطی که در گوشه های دیوار وادار وجود ندارد میتوان میلگرد بستر را در دو ضلع دیوار بهم متصل نمود.</li> <li>اگر میلگرد بستر به صورت عمودی مدنظر باشد، در فرآیند چیدمان بلوک ها بروی یکدیگر در فضای خالی ایجاد شده به صورت عمودی میلگردها را قرار داده و با استفاده از میلگرد بستر عمودی آن ها را فیکس می نمایند. به این دیوار ها CMU یا به عبارتی Concrete Masonry Unit گفته می شود.</li> </ul> <h2>میلگرد بستر یا وال پست&nbsp;چیست؟</h2> <p>وال پست کلافی است که در طول های مشخص برای یکپارچه عمل نمودن دیوار به کار میرود. در واقع وال پست سبب درگیری دیوار با اسکلت و در نتیجه استحکام دیوار خواهد شد. وال پست نگهدارنده دیوار است. این سازه به صورت یک تیر &ndash; ستون طراحی می گردد. وظیفه وال پست انتقال نیروهای حاصل از باد و زلزله از دیوار به فرم می باشد که موجب عدم تخریب دیوار میگردد. وال پست در دو نوع قائم و افقی است. وال پست قائم در زمانی که دهانه بزرگ باشد از روی تیر طبقه پایین به تیر طبقه بالا در دهانه جوش میشود.</p> <p>اخیرا میلگرد بستر جایگزین وال پست شده و اکثرا از میلگرد بستر به دلیل راحتی نصب، سبک بودن سازه، استحکام بالا، اتصال قوی دیوارهای دوجداره، انعطاف بیشتر دیوارها و ... استفاده میکنند.</p> <h2 style="font-size: 18pt;">مشخصات میلگرد بستر</h2> <p>میلگرد بستر به لحاظ جنس می تواند استنلس استیل و یا کربن استیل گالوانیزه باشد.&nbsp;</p> <p>مینیمم قطر مفتول&zwnj; ها چهار میلیمتر و ماکزیمم قطر مفتول&zwnj; ها برابر نصف ضخامت ملات بستر می باشد. باید دقت داشت که ضخامت ملات بستر نباید از شانزده میلیمتر بیشتر شود چراکه ماکزیمم قطر ممکن برای مفتول ها هشت میلیمتر است. البته، در بیشتر موارد ملات بستر ده میلیمتر بوده است و از مفتول&zwnj; هایی باقطر چهار میلیمتر الی 4.5 میلیمتر استفاده شده است.</p> <p>درباره&zwnj; ی بلوک&zwnj; های AAC با بند بستر نازک کمتر از 3 میلیمتر مقطع مفتول&zwnj; های میلگرد بستر می&zwnj; تواند به شکل کتابی یا (مستطیلی) باشد. به این شکل مفتول کاملا در ملات بسترنازک دفن میشود.</p> <p>فولادی که از آن برای ساخت مفتول ها استفاده می شود نیاز دارد که حداقل تنش تسلیم 450 مگاپاسکال و حداقل تنش نهایی 550 مگاپاسکال باشد.</p> <p>نسبت تنش نهایی به تنش تسلیم نباید کمتر از1/2 باشد. چنانچه که از مقدار بالا کمتر باشد، در صورت تایید مهندس محاسب،استفاده از آن به صورت نیمه تمام خواهد بود به شرطی که نسبت تنش نهایی به تنش تسلیم همواره از1/2 کمتر نباشد.</p> <p>برای جلوگیری از خوردگی نیاز است که میلگردهای بستر به طور گالوانیزه تولید شده یا دارای پوشش اپوکسی باشند، چناچه که بالعکس این قضیه باشد میلگردهای بستر باید از فولاد ضد زنگ ساخته و تولید شده باشند.<br>برای بهبود پیوستگی بین میلگرد وملات، نیاز است که مفتول&zwnj;های طولی میلگرد بستر دارای پوشش سطحی آجدار باشند. مفتول میانی که دو مفتول طولی را به هم دیگر وصل می&zwnj;کند، می&zwnj;تواند به شکل ساده و دارای سطحی مسطح و صاف باشد.</p> <blockquote> <p>بیشتر بخوانید:&nbsp;جدول وزن میلگرد</p> </blockquote> <h2>محاسبه وزن میلگرد بستر</h2> <p>روش قدیمی محاسبه وزن میلگرد بستر طبق فرمول زیر محاسبه میشود</p> <p style="text-align: left;">&nbsp;1000 / 7.8 *&nbsp; (mm) طول * 3.14 * (mm) شعاع &nbsp;* (mm) شعاع = وزن میلگرد</p> <p>روش جدید محاسبه وزن میلگرد بستر طبق استاندارد ISO3132 صورت میگیرد</p> <p style="text-align: left;">162/سایز میلگرد * سایز میلگرد = ورن میلگرد</p> <h2 style="font-size: 18pt;">روش های محاسبه&nbsp;میلگرد بستر</h2> <p>برای محاسبه میزان به&zwnj;کارگیری و استفاده از میلگرد بستر ، بر مبنای مبحث هشتم مقررات ملی ساختمان دو روش وجود دارد</p> <h3>۱- روش محاسباتی:</h3> <p>در این روش مجموع سطوح مقطع مفتولهای مورد استفاده معادل ۰٫۰۰۰۷سطح مقطع مؤثر دیوار می باشد.</p> <h3>۲ - روش تجویزی:&nbsp;</h3> <p>به ازای حداکثر هر ۴۰ سانتی&zwnj;متر ارتفاع دیوار یک ردیف میلگرد بستر بکار می رود.</p> <blockquote> <p>بیشتر بخوانید: مقدار میلگرد مصرفی برای ساختمان سازی</p> </blockquote> <h2 style="font-size: 14pt;">مزیت های استفاده از میلگرد مقاومتی بستر</h2> <ul> <li>به دوغاب بندی نیازی نیست.</li> <li>در برابر زلزله مستحکم است.</li> <li>مقاومت خوبی از خود نشان می دهد.</li> <li>دیوار های متقاطع به یکدیگر اتصال پیدا می&zwnj;کنند.</li> <li>موجب افزایش چشمگیر مقاومت دیوار می&zwnj;شود.</li> <li>مقاومت برشی داخل صفحه دیوار افزایش می یابد.</li> </ul> <p style="text-align: center;"><img class="content-image" title="bed Joint Reinforcement.jpg" src="https://api.modiranparts.com/uploads/images/imgid1652697689841-bed%20Joint%20Reinforcement.jpg" alt="bed Joint Reinforcement"></p> <p style="text-align: center;">&nbsp;نمونه ای از اجرای میلگرد بستر</p> <h2 style="font-size: 18pt;">فواید و جزئیات میلگرد بستر</h2> <ul> <li>کنترل عرض و فاصله ترک&zwnj;&zwnj;&zwnj;&zwnj;&zwnj;&zwnj;&zwnj;&zwnj;&zwnj;&zwnj;&zwnj; های حاصل از جمع&zwnj; شدگی و تغییر شکل&zwnj; های حرارتی&gt;</li> <li>بیشتر شدن استقامت و شکل پذیری خمش خارج از صفحه دیوار</li> <li>بیشتر شدن استقامت برشی درون صفحه دیوار</li> <li>بیشترشدن انسجام دیوارها در حال زلزله و جلوگیری از ریزش بیرون از صفحه</li> <li>بهتر شدن شکل گیری دیوار</li> <li>به وجود آمدن اتصال مکانیکی برای نمای بنایی(آجری یا سنگی)</li> <li>عدم نیاز به استفاده از واحدهای بنایی با هندسه ویژه</li> <li>نیاز نداشتن به تزریق دوغاب</li> <li>نیاز نبودن به تغییر ساخت دیوار</li> <li>امکان تعبیه به شکل قائم در دیوار</li> <li>متصل کردن دیوارهای دو لایه به یکدیگر</li> <li>تامین تسهیلات مورد نیاز اطراف بازشوها</li> <li>طول وصله و طول کم به خاطر کوچک بودن قطر مفتول و ساختارشبکه ای میلگرد بستر</li> <li>ممکن بودن برقراری اتصال در دیوارهای متقاطع با استفاده ازمیلگرد بستر</li> </ul> <blockquote> <p>بیشتر مطالعه کنید: نحوه اجرای میلگرد بستر</p> </blockquote> <h2>کارخانه های تولید میلگرد بستر</h2> <p>یکی از بهترین تولیدکنندگان و عرضه کنندگان این محصول، گروه تولیدی و صنعتی فایف است که واقع در اصفهان می باشد. این مجموعه در استان اصفهان، در جاده ی ذوب آهن واقع در شهرک صنعتی اشترجان می باشد. این مجموعه از سال 1370 جهت ارتقاء سطح کیفی محصولات داخلی شروع به ساخت مصنوعات فلزی ساختمانی و سازه های مختلف کرده است. فایف آماده ی ارسال محصولات خود به تمام نقاط کشور و همچنین ورود به بازار جهانی است.</p> <h2>قیمت میلگرد بستر</h2> <p>میلگرد بستر یکی از روش هایی ست که برای افزایش استحکام دیوارها در برابر زلزله در ساختمان ها به کار برده می شود. در صورت ضرورت استفاده از میلگرد بستر لازم است تا از قیمت میلگرد بستر اطلاع داشته باشیم. شما میتوانید با مراجعه به سایت مدیران آهن یا از طریق تماس با کارشناسان فروش مدیران آهن از طریق شماره تلفن ۰۳۱۳۴۱۵۵ از قیمت میلگرد بستر مطلع شوید.</p>
