جدول وزن ناودانی
تاریخ انتشار: ۹ اسفند ۱۴۰۱
تاریخ به روز رسانی: ۳۰ دی ۱۴۰۳
تاریخ به روز رسانی: ۳۰ دی ۱۴۰۳
مدت مطالعه: دقیقه
نویسنده: تیم محتوای مدیران آهن
نویسنده: تیم محتوای مدیران آهن
<p>ناودانی unp، مقطعی باز است که از یک جان و دو بال عمود بر هم تشکیل شده است. ناودانی مشابه با حرف انگلیسی U است. ناودانی در طول 6 و 12 متری به بازار عرضه می‌گردد. کلیه مشخصات ابعادی، وزنی و رواداری‌های مربوط به ناودانی در استاندارد DIN 1026 و استاندارد ملی ایران 4477 آمده است. در ادامه به ارائه فرمول محاسبه وزن ناودانی و همچنین جدول وزنی ناودانی سنگین و جدول وزنی ناودانی سبک خواهیم پرداخت. <a title="قیمت ناودانی" href="https://www.modiranahan.com/price/steel-chanel-angle-t/chanel">قیمت ناودانی</a> نیز همه روزه در سایت مدیران آهن بروز می‌شود و شما می‌توانید پس از انتخاب ناودانی مورد نیاز خود، با ما برای ثبت سفارش، دریافت مشاوره رایگان و خرید تماس بگیرید. با ما همراه باشید.</p>
<h2 id="content-value-1"><span style="font-size: 18px;">فرمول محاسبه وزن ناودانی</span></h2>

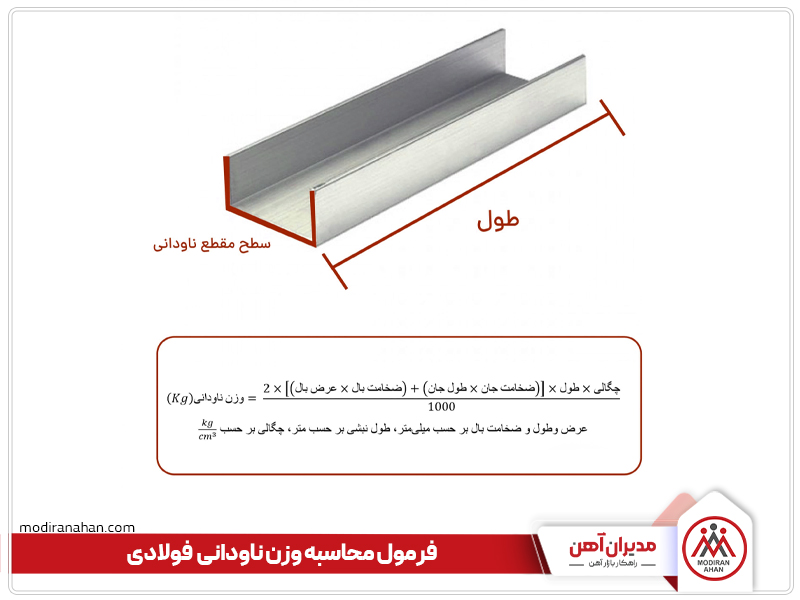

<p>برای محاسبه وزن ناودانی آهنی (ناودانی فولادی)، از فرمول زیر استفاده می‌شود. این فرمول به شما کمک می‌کند تا وزن هر متر طول ناودانی را بر اساس مشخصات مقطع آن به دست آورید. به دلیل استاندارد بودن مقاطع ناودانی، وزن ناودانی معمولاً در جداول مشخصی بر اساس نوع استاندارد آن (UPE یا UPN) و ابعاد (ارتفاع، عرض بال‌ها و ضخامت) ارائه می‌شود. یکی از مهمترین استانداردهای تولید ناودانی، شامل DIN EN 10279 است. محاسبه وزن ناودانی طبق فرمول در تصویر زیر انجام می‌شود:</p>
<p> </p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" title="فرمول محاسبه وزن ناودانی" src="https://api.modiranparts.com/uploads/content/1737289427.jpg" alt="فرمول محاسبه وزن ناودانی" width="800" height="600" /></p>
<p> </p>
<blockquote>
<p style="text-align: center;">توجه: برای محاسبه وزن یک شاخه ناودانی لازم است عدد بدست آمده برا وزن هر متر ناودانی را در طول یک شاخه ناودانی ضرب کنید.</p>
</blockquote>
<p> </p>
<h2 id="content-value-2"><span style="font-size: 18px;">جدول وزن ناودانی سنگین</span></h2>
<p><span style="font-size: 14px;">ناودانی سنگین از مقاطعی است که کاربرد زیادی در صنایع مختلف دارد. در جدول زیر به وزن ناودانی سنگین بر اساس سایز اشاره خواهیم کرد:</span></p>
<table class="table table-striped table-bordered table-hover" style="margin-left: auto; margin-right: auto;" border="1" cellspacing="2">
<tbody>
<tr>
<td style="text-align: center;" width="104">
<p>سایز ناودانی mm</p>
</td>
<td style="text-align: center;" width="104">
<p>وزن هر متر شاخه kg/m</p>
</td>
<td style="text-align: center;" width="104">
<p>ارتفاع ناودانی h</p>
</td>
<td style="text-align: center;" width="104">
<p>عرض بال b</p>
</td>
<td style="text-align: center;" width="104">
<p>وزن شاخه 6 متری kg/m</p>
</td>
<td style="text-align: center;" width="104">
<p>وزن شاخه 12 متری kg/m</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>80</p>
</td>
<td style="text-align: center;" width="104">
<p>8.65</p>
</td>
<td style="text-align: center;" width="104">
<p>80</p>
</td>
<td style="text-align: center;" width="104">
<p>45</p>
</td>
<td style="text-align: center;" width="104">
<p>51.9</p>
</td>
<td style="text-align: center;" width="104">
<p>103.8</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>100</p>
</td>
<td style="text-align: center;" width="104">
<p>10.6</p>
</td>
<td style="text-align: center;" width="104">
<p>100</p>
</td>
<td style="text-align: center;" width="104">
<p>50</p>
</td>
<td style="text-align: center;" width="104">
<p>63.6</p>
</td>
<td style="text-align: center;" width="104">
<p>127.2</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>120</p>
</td>
<td style="text-align: center;" width="104">
<p>13.4</p>
</td>
<td style="text-align: center;" width="104">
<p>120</p>
</td>
<td style="text-align: center;" width="104">
<p>55</p>
</td>
<td style="text-align: center;" width="104">
<p>80.4</p>
</td>
<td style="text-align: center;" width="104">
<p>160.8</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>140</p>
</td>
<td style="text-align: center;" width="104">
<p>16.0</p>
</td>
<td style="text-align: center;" width="104">
<p>140</p>
</td>
<td style="text-align: center;" width="104">
<p>60</p>
</td>
<td style="text-align: center;" width="104">
<p>96.0</p>
</td>
<td style="text-align: center;" width="104">
<p>192.0</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>160</p>
</td>
<td style="text-align: center;" width="104">
<p>18.6</p>
</td>
<td style="text-align: center;" width="104">
<p>160</p>
</td>
<td style="text-align: center;" width="104">
<p>65</p>
</td>
<td style="text-align: center;" width="104">
<p>111.6</p>
</td>
<td style="text-align: center;" width="104">
<p>223.2</p>
</td>
</tr>
</tbody>
</table>
<p> </p>
<h2 id="content-value-3"><span style="font-size: 18px;">جدول وزن ناودانی سبک</span></h2>
<p><span style="font-size: 14px;">از دیگر انواع ناودانی می‌توان به ناودانی سبک اشاره کرد. در جدول زیر به وزن ناودانی سبک بر اساس هر سایز اشاره خواهیم کرد:</span></p>
<table class="table table-striped table-bordered table-hover" style="margin-left: auto; margin-right: auto;" border="1" cellspacing="2">
<tbody>
<tr>
<td style="text-align: center;" width="104">
<p>سایز ناودانی mm</p>
</td>
<td style="text-align: center;" width="104">
<p>وزن هر متر شاخه kg/m</p>
</td>
<td style="text-align: center;" width="104">
<p>ارتفاع ناودانی h</p>
</td>
<td style="text-align: center;" width="104">
<p>عرض بال b</p>
</td>
<td style="text-align: center;" width="104">
<p>وزن شاخه 6 متری kg/m</p>
</td>
<td style="text-align: center;" width="104">
<p>وزن شاخه 12 متری kg/m</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>80</p>
</td>
<td style="text-align: center;" width="104">
<p>7.05</p>
</td>
<td style="text-align: center;" width="104">
<p>80</p>
</td>
<td style="text-align: center;" width="104">
<p>40</p>
</td>
<td style="text-align: center;" width="104">
<p>42.3</p>
</td>
<td style="text-align: center;" width="104">
<p>84.6</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>100</p>
</td>
<td style="text-align: center;" width="104">
<p>8.59</p>
</td>
<td style="text-align: center;" width="104">
<p>100</p>
</td>
<td style="text-align: center;" width="104">
<p>46</p>
</td>
<td style="text-align: center;" width="104">
<p>51.54</p>
</td>
<td style="text-align: center;" width="104">
<p>103.08</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>120</p>
</td>
<td style="text-align: center;" width="104">
<p>10.40</p>
</td>
<td style="text-align: center;" width="104">
<p>120</p>
</td>
<td style="text-align: center;" width="104">
<p>52</p>
</td>
<td style="text-align: center;" width="104">
<p>62.4</p>
</td>
<td style="text-align: center;" width="104">
<p>124.8</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>140</p>
</td>
<td style="text-align: center;" width="104">
<p>12.30</p>
</td>
<td style="text-align: center;" width="104">
<p>140</p>
</td>
<td style="text-align: center;" width="104">
<p>58</p>
</td>
<td style="text-align: center;" width="104">
<p>73.8</p>
</td>
<td style="text-align: center;" width="104">
<p>147.6</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="104">
<p>160</p>
</td>
<td style="text-align: center;" width="104">
<p>14.20</p>
</td>
<td style="text-align: center;" width="104">
<p>160</p>
</td>
<td style="text-align: center;" width="104">
<p>64</p>
</td>
<td style="text-align: center;" width="104">
<p>85.2</p>
</td>
<td style="text-align: center;" width="104">
<p>170.4</p>
</td>
</tr>
</tbody>
</table>
<p> </p>
<p>کلام آخر</p>
<p>در این مقاله به بررسی جدول وزن ناودانی و ارائه فرمول محاسبه وزن ناودانی پرداختیم. شرکت مدیران آهن زاینده رود یکی از تامین کنندگان و عرضه‌کنندگان انواع ناودانی است که این مقطع فولادی را با بهترین قیمت در بازار آهن عرضه می‌نماید. شما عزیزان می‌توانید همه روزه برای استعلام قیمت ناودانی، دریافت مشاوره رایگان و خرید با کارشناسان ما از طریق شماره تلفن 03134155 تماس حاصل فرمایید.</p>
