جدول وزن سپری
نویسنده: تیم محتوای مدیران آهن
تاریخ انتشار: ۵ شهریور ۱۴۰۳
مدت مطالعه: دقیقه
<p>سپری یا پروفیل T نوعی مقطع فولادی ست که سطح مقطع آن شکلی شبیه به حرف T انلگیسی دارد و از مقاطع پر کاربرد در صنعت ساختمان سازی و سایر صنایع است. سپری را می توان به صورت فابریک یا پرسی تولید کرد. در برخی مواد با برش دادن یک تیرآهن از وسط نیز می توان یک سپری تولید کرد. </p>
<p><img class="content-image" style="display: block; margin-left: auto; margin-right: auto;" title="جدول وزن سپری" src="https://api.modiranparts.com/uploads/images/imgid1616050067893.jpg" alt="جدول وزن سپری" /></p>
<blockquote>
<p>قیمت سپری در بازار آهن</p>
</blockquote>
<p>یکی از مقاطع پرکاربرد در مقطع ساختمان سازی، سپری یا پروفیل T شکل است. اغلب افراد احتمال دارد سپری را با نبشی اشتباه بگیرند، اما این دو مقطع فولادی تفاوت هایی با یکدیگر دارند. عواملی نظیر طول، سایز، چگالی بر وزن سپری تاثیر می گذارد. در واقع سپری از جان و بال باریک و بلند ساخته می شود و شبیه به حرف T است. این محصول صنعتی و ساختمانی به دو صورت فابریک و پرسی تولید می شود.</p>
<p>سپری استاندارد از دو ورق کم عرض عمود برهم تشکیل شده که جان سپری web و بال های افقی سپری Flanges نامیده می شود. به لحاظ مهندسی، جان سپری در مقابل تنش های برشی و خمشی و بال سپری در مقابل تنش های فشاری مقاومت دارند.استفاده از سپری در ساختمان به گستردگی نبشی، ناودانی و تیراهن نیست اما اگر در مکانی استفاده شود بسیار پر کاربرد می باشد.</p>
<p>سپری به منظور تقویت بتن استفاده می شود در این صورت جان سپری به سمت پایین بوده و کف را برروی بال آن بنا می نمایند. در علوم مرتبط با عمران و معماری به این پروفیل ها تی بیم می گویند. لذا در اصطلاحات رایج نیز به دلیل داشتن سه بال به نام (سه پری) نیز معروف است.</p>
<p>سپری های موجود در بازار آهن با توجه به شکل ظاهری در دو دسته لبه گرد و لبه تیز دسته بندی می شود. پروفیل سپری لبه گرد دارای سایز 130 الی 140 میلی‌متر و اندازه سپری های لبه تیز 20 الی 40 میلی‌متر است. البته طول استاندارد این سه پری ها 6 و 12 متر می باشد.</p>
<p><strong>آنچه در این مقاله خواهید خواند: </strong></p>
<ul>
<li>کاربرد سپری</li>
<li><span id="application"></span>استاندارد پروفیل سه پری</li>
<li>انواع سپری</li>
<li>وزن پروفیل سپری</li>
</ul>
<h2>کاربرد پروفیل سپری</h2>
<p>سپری از دسته مقاطعی هستند که در صنعت ساختمان سازی به طور گسترده استفاده می شود. از مهمترین کاربرد ای سپری می توان به لیست زیر اشاره کرد:</p>
<ul>
<li>استفاده از سه پری برای ساخت چهارچوب در و پنجره</li>
<li>سه پری در تقویت بتن برای فونداسیون</li>
<li>به عنوان قطعه ای در سقف های کاذب</li>
<li>نماکاری خشک یا خشکه چینی</li>
<li>در اتصالات، در سازه عظیم</li>
<li>کلاف بندی دیوار های بنایی</li>
<li>برای اتصال پل به ستون</li>
<li>در ساخت کف ساختمان</li>
<li>برای اسکلت گلخانه ها</li>
<li>صنعت سد سازی</li>
<li>سقف های نوردگذر</li>
</ul>
<p style="text-align: center;"><img class="content-image" style="display: block; margin-left: auto; margin-right: auto;" title="کاربرد سپری" src="https://api.modiranparts.com/uploads/images/imgid1616050456206.jpg" alt="کاربرد سپری" /><span id="standard"></span>تصویر شماره 1 - کاربرد سپری</p>
<blockquote>
<p>بیشتر بخوانید: کاربرد، مشخصات سپری آهنی</p>
</blockquote>
<h2>استاندارد پروفیل سه پری</h2>
<p>پروفیل سپری دارای استاندارد های متعارفی است از جمله:</p>
<ul>
<li>DIN EN 10055</li>
<li><span id="types"></span>DIN59051</li>
<li>DIN1022</li>
</ul>
<h2>انواع سپری</h2>

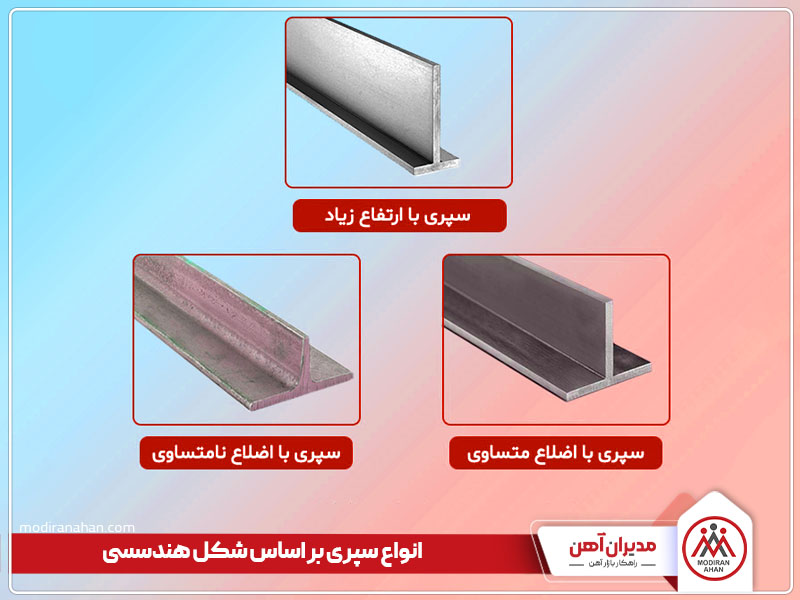

<p>سپری از جنس آلومینیوم، آهن، مس ، برنج و استیل هستند و از لحاظ شکل ظاهری و روش تولید به دو دسته تقسیم می شوند.</p>
<p style="text-align: center;"><img class="content-image" style="display: block; margin-left: auto; margin-right: auto;" title="انواع سپری" src="https://api.modiranparts.com/uploads/images/imgid1616050793423.jpg" alt="انواع سپری" />تصویر شماره 2 - انواع سپری</p>
<ul>
<li>
<h3>سپری آلومینیوم</h3>
</li>
</ul>
<p>این سه پری اغلب در موارد روکاری، سقف های کاذب، حمام و اشپزخانه های استفاده می شود. به دلیل استحکام بالا و آسان تمیز شدن آن، در طراحی فروشگاه ها نیز استفاده می شود. جهت اطلاع قیمت سپری آلومینیوم یا <span style="color: #ff0000;">قیمت سپری انبار اصفهان</span> میتوانید با کارشناس فروش سپری در مدیران آهن تماس حاصل فرمایید.</p>
<ul>
<li>
<h3>سپری آهنی</h3>
</li>
</ul>
<p><strong>سپری آهنی موجود در بازار مشتمل بر دو نوع است:</strong></p>
<p><span id="weight"></span>آهنی فابریک: این پروفیل طی مراحل نورد تولید می گردد. و ابعاد این سه پری طبق استاندارد آلمان یا همان جدول اشتال تعیین میشود.</p>
<p>آهنی نوردی: پروفیل سپری آهنی نوردی از لحاظ وزن کمتر با سپری آهنی فابریک تفاوت دارد و مقاومت کمتری نسبت به بقیه پروفیل سپری ها دارد.</p>
<p>بیشتر بخوانید: تحمل بار انواع سپری چقدر است؟</p>
<h2>وزن پروفیل سپری</h2>
<p>برای به دست آوردن وزن سپری می توان به جداول موجود در استاندارد DIN59051 و DIN 10055 مراجعه نمود.</p>
<p>سپری های معمولا در ضخامت 0.9 الی 2.5 میلی‌متر تولید می گردد. بیشتر کاربرد را سپری با ضخامت 2 میلی‌متر دارد. لبه های سپری برحسب میلی‌متر قابل اندازه گیری است. عوامل گوناگونی مانند طول، سایز، چگالی بر وزن سه پری تاثیر می گذارد. این جدول وزن سپری با طول 6 متر و آهن با چگالی 7.86 محاسبه می شود.</p>
<table class="table1200" style="margin-left: auto; margin-right: auto;" border="2">
<tbody>
<tr>
<td style="text-align: center;" width="45">
<p><strong>ردیف</strong></p>
</td>
<td style="text-align: center;" width="116">
<p><strong>سایز سپری آهنی</strong></p>
</td>
<td style="text-align: center;" width="159">
<p><strong>وزن هر شاخه سپری 6 متری</strong></p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>1</p>
</td>
<td style="text-align: center;" width="116">
<p>2وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>5.5 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>2</p>
</td>
<td style="text-align: center;" width="116">
<p>2.5 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>8 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>3</p>
</td>
<td style="text-align: center;" width="116">
<p>3 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>10.5 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>4</p>
</td>
<td style="text-align: center;" width="116">
<p>3.5 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>14 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>5</p>
</td>
<td style="text-align: center;" width="116">
<p>4 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>17.5 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>6</p>
</td>
<td style="text-align: center;" width="116">
<p>4.5 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>22 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>7</p>
</td>
<td style="text-align: center;" width="116">
<p>5 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>26 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>8</p>
</td>
<td style="text-align: center;" width="116">
<p>6 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>37.5 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>9</p>
</td>
<td style="text-align: center;" width="116">
<p>7 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>50 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>10</p>
</td>
<td style="text-align: center;" width="116">
<p>8 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>62 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>11</p>
</td>
<td style="text-align: center;" width="116">
<p>9 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>80 کیلوگرم</p>
</td>
</tr>
<tr>
<td style="text-align: center;" width="45">
<p>12</p>
</td>
<td style="text-align: center;" width="116">
<p>10 وزن سپری</p>
</td>
<td style="text-align: center;" width="159">
<p>98 کیلوگرم</p>
</td>
</tr>
</tbody>
</table>
<h3>جدول وزن سپری با استاندارد DIN 10055</h3>
<p style="text-align: center;"><img class="content-image" title="din 10055.JPG" src="https://api.modiranparts.com/uploads/images/imgid1649680038026-din%2010055.jpg" alt="din 10055" /></p>
<p style="text-align: center;">تصویر شماره ۳ - سطح مقطع سپری</p>
<table class="table1200" style="border-collapse: collapse; margin-left: auto; margin-right: auto;" border="2" cellspacing="0" cellpadding="0">
<tbody>
<tr style="height: 15.0pt;">
<td class="xl63" dir="RTL" style="height: 45pt; width: 48pt; text-align: center;" rowspan="3" width="64" height="60"><strong>نماد سپری</strong></td>
<td class="xl63" dir="RTL" style="width: 48pt; text-align: center;" rowspan="2" width="64"><strong>وزن</strong></td>
<td class="xl63" dir="RTL" style="width: 48pt; text-align: center;" rowspan="2" width="64"><strong>مساحت سطح مقطع</strong></td>
<td class="xl63" dir="RTL" style="width: 288pt; text-align: center;" colspan="6" width="384"><strong>مشخصات ابعادی</strong></td>
</tr>
<tr style="height: 15.0pt;">
<td class="xl63" style="height: 15pt; text-align: center;" colspan="6" height="20"><strong>mm</strong></td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20"><strong>Kg/m</strong></td>
<td style="text-align: center;" align="left"><strong>cm2</strong></td>
<td style="text-align: center;" align="left"><strong>h</strong></td>
<td style="text-align: center;" align="left"><strong>b</strong></td>
<td style="text-align: center;" align="left"><strong>s, t</strong></td>
<td style="text-align: center;" align="left"><strong>r</strong></td>
<td style="text-align: center;" align="left"><strong>r1</strong></td>
<td style="text-align: center;" align="left"><strong>r2</strong></td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T30</td>
<td style="text-align: center;" align="right">1.77</td>
<td style="text-align: center;" align="right">2.26</td>
<td style="text-align: center;" align="right">30</td>
<td style="text-align: center;" align="right">30</td>
<td style="text-align: center;" align="right">4</td>
<td style="text-align: center;" align="right">4</td>
<td style="text-align: center;" align="right">2</td>
<td style="text-align: center;" align="right">1</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T35</td>
<td style="text-align: center;" align="right">2.33</td>
<td style="text-align: center;" align="right">2.97</td>
<td style="text-align: center;" align="right">35</td>
<td style="text-align: center;" align="right">35</td>
<td style="text-align: center;" align="right">4.5</td>
<td style="text-align: center;" align="right">4.5</td>
<td style="text-align: center;" align="right">2.5</td>
<td style="text-align: center;" align="right">1</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T40</td>
<td style="text-align: center;" align="right">2.96</td>
<td style="text-align: center;" align="right">3.77</td>
<td style="text-align: center;" align="right">40</td>
<td style="text-align: center;" align="right">40</td>
<td style="text-align: center;" align="right">5</td>
<td style="text-align: center;" align="right">5</td>
<td style="text-align: center;" align="right">2.5</td>
<td style="text-align: center;" align="right">1</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T50</td>
<td style="text-align: center;" align="right">4.44</td>
<td style="text-align: center;" align="right">5.66</td>
<td style="text-align: center;" align="right">50</td>
<td style="text-align: center;" align="right">50</td>
<td style="text-align: center;" align="right">6</td>
<td style="text-align: center;" align="right">6</td>
<td style="text-align: center;" align="right">3</td>
<td style="text-align: center;" align="right">1.5</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T60</td>
<td style="text-align: center;" align="right">6.23</td>
<td style="text-align: center;" align="right">7.94</td>
<td style="text-align: center;" align="right">60</td>
<td style="text-align: center;" align="right">60</td>
<td style="text-align: center;" align="right">7</td>
<td style="text-align: center;" align="right">7</td>
<td style="text-align: center;" align="right">3.5</td>
<td style="text-align: center;" align="right">2</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T70</td>
<td style="text-align: center;" align="right">8.32</td>
<td style="text-align: center;" align="right">10.6</td>
<td style="text-align: center;" align="right">70</td>
<td style="text-align: center;" align="right">70</td>
<td style="text-align: center;" align="right">8</td>
<td style="text-align: center;" align="right">8</td>
<td style="text-align: center;" align="right">4</td>
<td style="text-align: center;" align="right">2</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T80</td>
<td style="text-align: center;" align="right">10.7</td>
<td style="text-align: center;" align="right">13.6</td>
<td style="text-align: center;" align="right">80</td>
<td style="text-align: center;" align="right">80</td>
<td style="text-align: center;" align="right">9</td>
<td style="text-align: center;" align="right">9</td>
<td style="text-align: center;" align="right">4.5</td>
<td style="text-align: center;" align="right">2</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T100</td>
<td style="text-align: center;" align="right">16.4</td>
<td style="text-align: center;" align="right">20.9</td>
<td style="text-align: center;" align="right">100</td>
<td style="text-align: center;" align="right">100</td>
<td style="text-align: center;" align="right">11</td>
<td style="text-align: center;" align="right">11</td>
<td style="text-align: center;" align="right">5.5</td>
<td style="text-align: center;" align="right">3</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T120</td>
<td style="text-align: center;" align="right">23.2</td>
<td style="text-align: center;" align="right">29.6</td>
<td style="text-align: center;" align="right">120</td>
<td style="text-align: center;" align="right">120</td>
<td style="text-align: center;" align="right">13</td>
<td style="text-align: center;" align="right">13</td>
<td style="text-align: center;" align="right">6.5</td>
<td style="text-align: center;" align="right">3</td>
</tr>
<tr style="height: 15.0pt;">
<td style="height: 15pt; text-align: center;" align="left" height="20">T140</td>
<td style="text-align: center;" align="right">31.3</td>
<td style="text-align: center;" align="right">39.9</td>
<td style="text-align: center;" align="right">140</td>
<td style="text-align: center;" align="right">140</td>
<td style="text-align: center;" align="right">15</td>
<td style="text-align: center;" align="right">15</td>
<td style="text-align: center;" align="right">7.5</td>
<td style="text-align: center;" align="right">4</td>
</tr>
</tbody>
</table>
<p> </p>
